空间滤波器
-
产品名称：空间滤波器
产品型号：QX-LBF
产品品牌：吉林省擎轩科技有限公司
产品咨询 >>

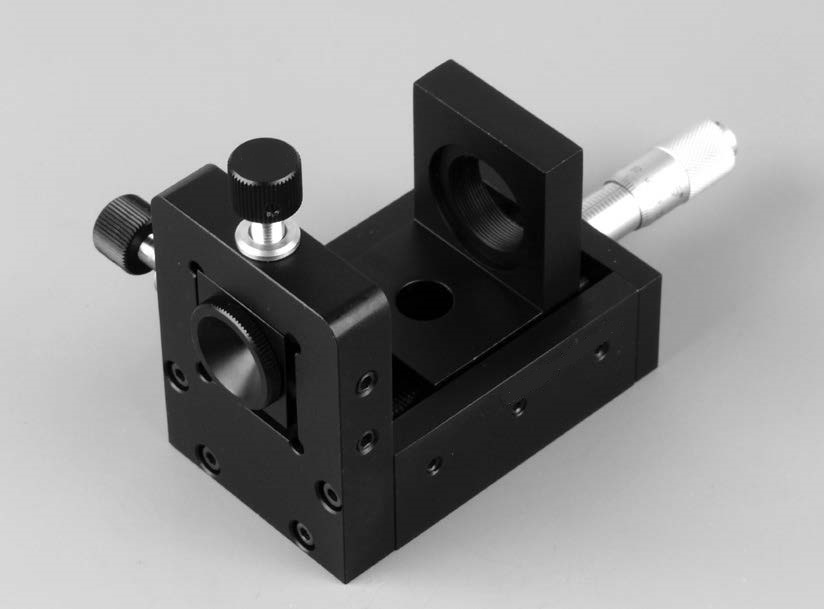

QX-LBF系列空间滤波器
QX-LBF 是将安装显微物镜和针孔光阑的装置合成在一起的空间滤波装置，为了方便实现空间滤波，后端的显微物镜座，采用分厘卡驱动，可以定量调节。前端放置针孔光阑的部位含针孔光阑座，并将滤波部分机构设计成锥形，更有利于实现空间滤波。整体光阑座可以进行水平和竖直方向的精密调整，调整机构采用M6×0.25 的细牙螺纹，压簧复位。
QX-LBF系列空间滤波器使用说明：
● 物镜调整范围：13mm
● 分厘卡*小读数：0.01mm
● 针孔调整范围：±1.5mm
● 自重：0.4Kg
● 安装孔：φ6.8沉孔φ11

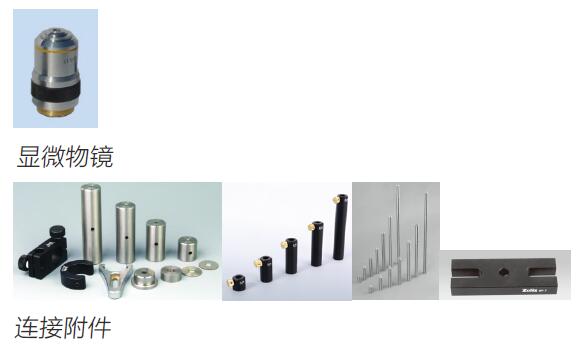

QX-LBF系列空间滤波器关联产品：
配件（显微物镜、针孔光阑）选型说明：
若波长为632.8nm 的激光在空气中传播，入射光斑直径2mm 时，显微物镜和针孔的参考值：
| 物镜型号 | 焦点处光斑束腰半径理论计算值（μm） | 推荐选用针孔（μm） |
| X10 | 6.7 | 10~15 |
| X20 | 3.6 | 5~10 |
注：
● 以上数据供您参考，不作为实验依据和结果。
● 由于普通显微物镜工作距离较短，所以QX-LBFT不适合安装20倍以上的显微物镜。
● 如果您在空间滤波时，使用放大倍数较大的显微物镜，请选择长工作距离的显微物镜，或者选择分体式的空间滤波结构。
● 本产品不包含物镜和针孔光阑。
